«Кровельный пирог» и узлы кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

Кровельный пирог

Схема расположения элементов кровли

Расположение слоев материалов в кровельном пироге

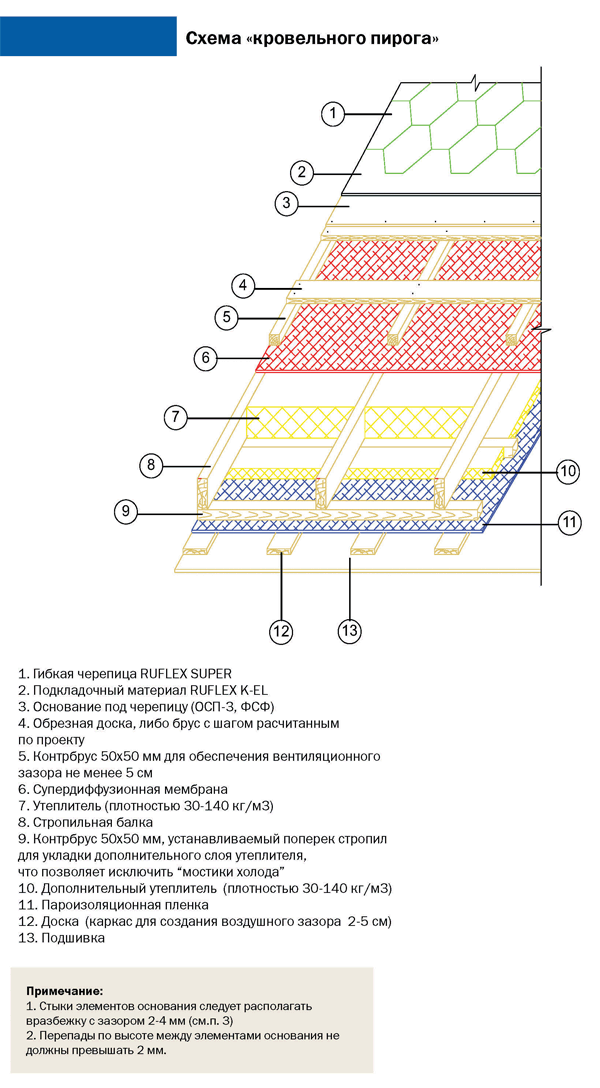

Схема кровельного пирога

Схема вентиляции подкровельного пространства

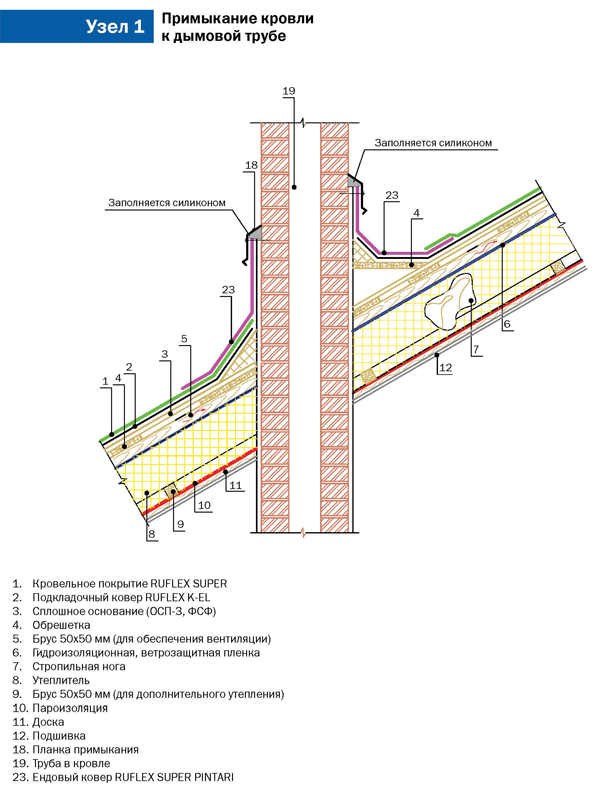

Примыкание кровли к дымовой трубе

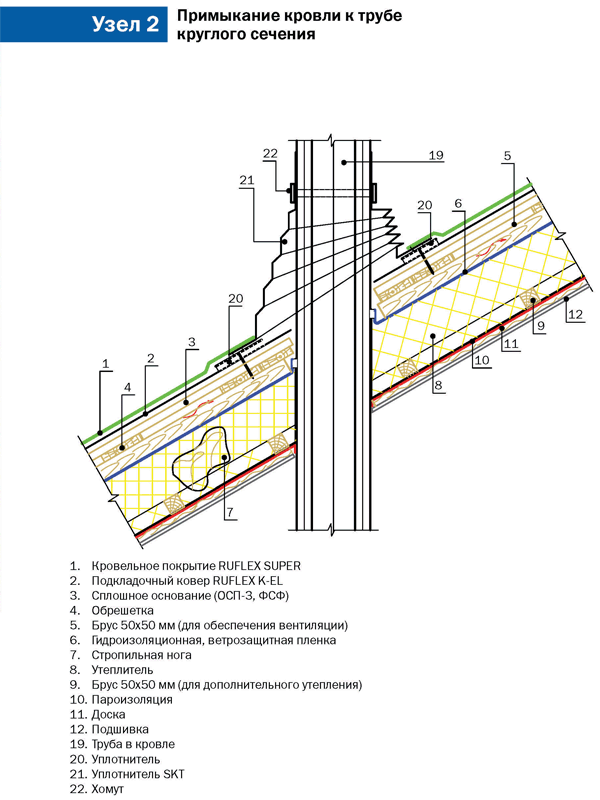

Примыкание кровли к трубе кругшого сечения

Примыкание кровли к кирпичной стене

Конструкция карнизных свесов мансрдного этажа

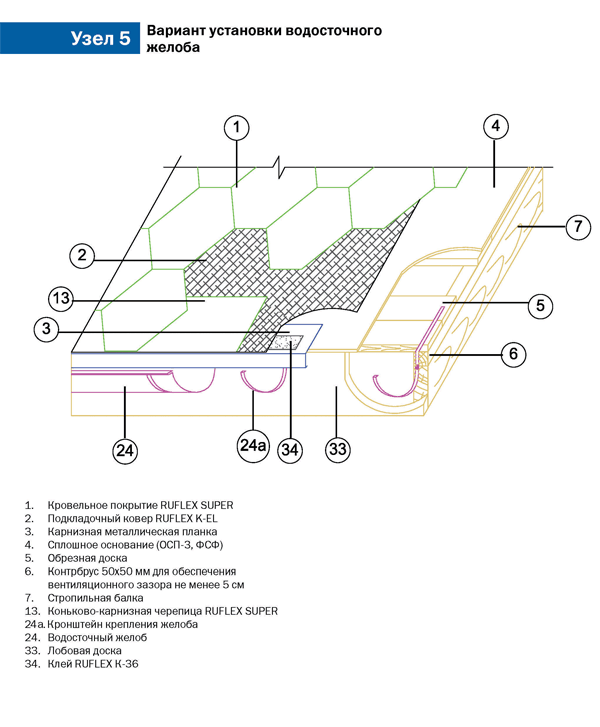

Варианты установки водосточного желоба

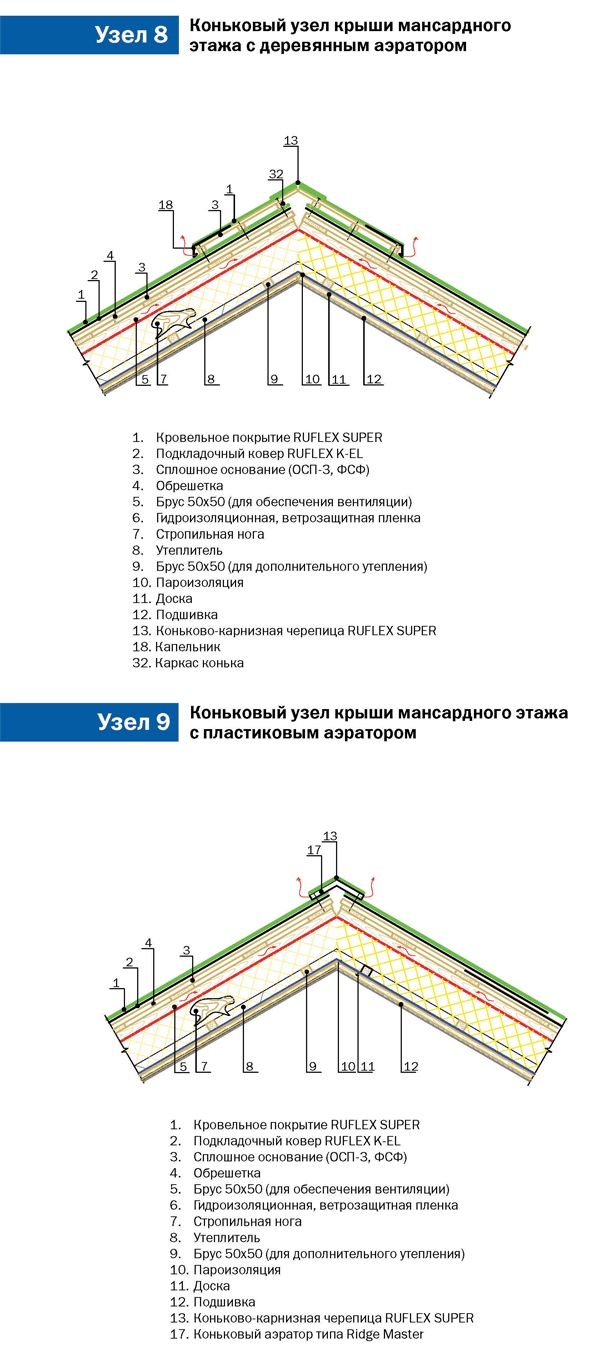

Коньковые узлы крыши мансардного этажа

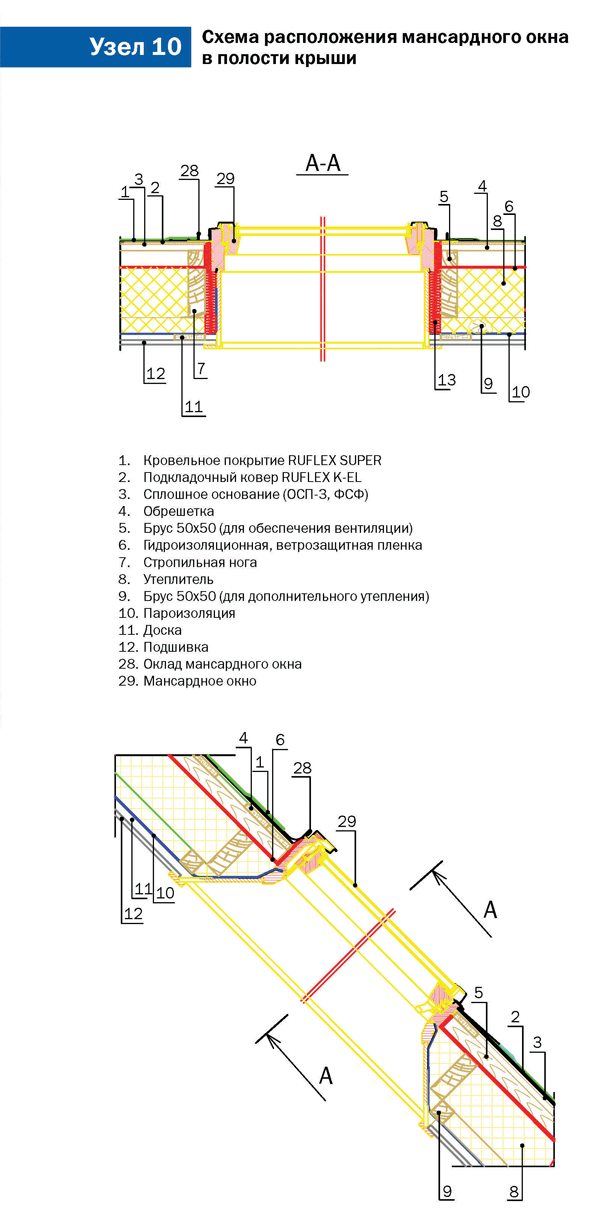

Схема расположения мансардного окна в полости крыши
